美國Tektronix(泰克) LE320線性均衡器通過添加精數量的預加重,數字預加重處理器 DPP 系列可以接收數據和時鐘的單端輸入,與誤碼率測試儀配合使用。

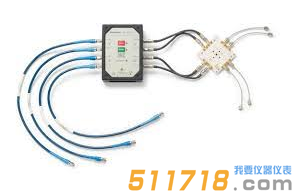

美國Tektronix(泰克) LE320線性均衡器產品簡介:
?通過添加精數量的預加重,數字預加重處理器 DPP 系列可以接收數據和時鐘的單端輸入,與誤碼率測試儀配合使用
?通過 LE320 系列遠程頭部可支持九抽頭線性均衡器,支持速度高達 32Gb/s,提供緊湊的兩通道均衡
?工作范圍 8Gb/s 至 32Gb/s
?標準 4 抽頭(可選 9 抽頭)均衡
?高通濾波器設計
?低通濾波器設計
?通用信號放大
?通道或背板反嵌操作
?0V-2.7V 可變增益,可歸零
?單機工作
?固定抽頭延遲設計
?抖動穿通
?用戶可配置 DDJ
?S 參數導入器
?支持?jǐn)?shù)據速率范圍為 8 Gbps 至 32 Gbps 的信號均衡
?20 dB 自動或手動增益控制。
?集成可變增益放大器和差分 50 mV 靈敏度
美國Tektronix(泰克) LE320線性均衡器產品特點:
?支持新興的 100G、COMM 標準和物理線路速率高達 32Gb/s 的類似技術
?4 個標準抽頭 +-20dB 動態范圍,可選的 9 抽頭濾波器設計支持多種設計功能
?信號預加重或連續時間線性均衡工作建模所需
?支持通道或背板仿真
?向任何差分信號施加 20dB 低噪聲增益
?打開眼圖,補償長電纜或互聯損耗效應
?精輸出電平控制,實現從 “0”(歸零)到 2.7 V 的差分信令
?在 BERTScope 或用戶單機 PC 上工作,支持多種工作模型
?無需外部參考時鐘
?允許發生器基本正弦、隨機抖動和有界非相關抖動分量從輸入到輸出無阻礙傳遞
?通過精的通道損耗建模,為設計師提供增益 DDJ 合成
?允許用戶將 LE320 通道響應定義為用戶加載的物理系統驗證文件近似
?無時鐘設計將意外信號損傷傳輸至輸出。 數據對齊問題無時鐘記錄
?多 UI 線性模擬(9 個分接點,18 ps 的分接點延遲間隔)
?固定分接點延遲設計無需外部參考時鐘
?USB可編程接收器增益和多 UI 均衡允許均衡達 20 dB
?USB可編程通道型號允許電接口通道仿真
?USB可編程預加重和差分輸出幅度可高達 2.7 V 差分
?USB可編程輸出占空比對稱度控件
?輸出電平控件允許信號差異介于“0”(歸零)和 2.7 V 之間
?用戶定義的預置功能和專為重要技術定制和存儲的配置
