德國Polytec Vibroflex QTec?超低噪聲光學頭采用多通道探測技術,充分利用光的粒子性,確保任何測試環境下測試數據真實可靠!可配備不同光學鏡頭進行切換,滿足不同的景深需求!

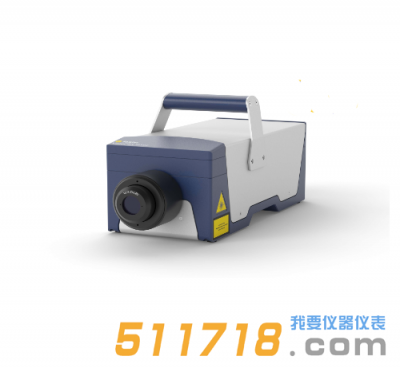

德國Polytec Vibroflex QTec?超低噪聲光學頭產品簡介:
德國Polytec公司全新研發的QTec? 超低噪聲光學頭,采用多探測通道技術,具有全四倍優勢!該具有革新意義的技術已獲國際專有保護,是激光測振技術發展史上的又一突破!
1、QTec?技術發展,追求品質

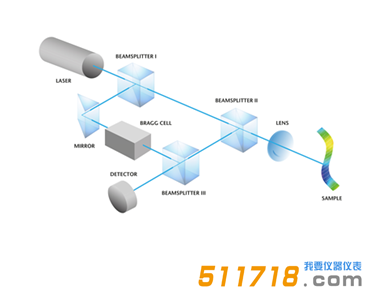

激光多普勒干涉儀–激光測振儀的核心
QTec? 作為一種激光多普勒技術,首先具有:
·無任何附加質量影響;
·高線性度和動態范圍;
·大帶寬;
·其它非接觸式激光測振儀所具有的全部?jī)?yōu)點;
·但遠遠不止如此!
2、QTec?的優勢何在?

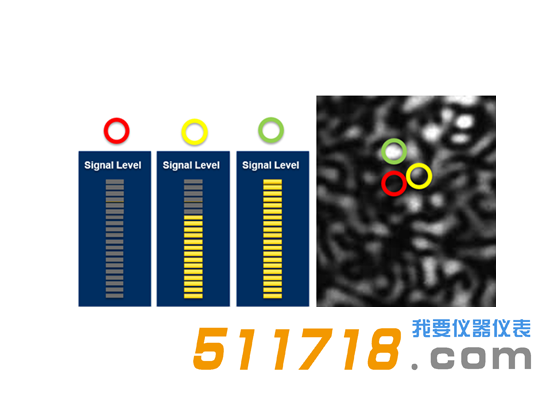

激光在粗糙的表面上聚焦時,反光強度與散斑噪聲有關,普通單探測通道系統收集暗面的反射激光時,由于散斑效應會出現無反射光或探測不到反射信息。全新的QTec?低噪音光學頭,采用4探測通道技術,不浪費每一個光粒子,同時探測多個散斑,更大幾率獲得高質量數據和低噪聲。
QTec?使用多個探測通道,并結合來自樣本的讀數以獲得一致結果。
·信號始終保持穩定
·信噪比顯著提升
·測試結果清晰,便于解讀及后處理
QTec?充分利用光的粒子性,任何測試環境下確保測試數據真實可靠,專為以下具有挑戰性的測試領域而設計:
·工程表面
·橫向移動或旋轉部件
·遠距離測試
·生物樣本
3、QTec?的應用實例

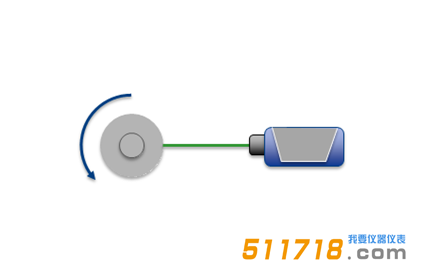

01 旋轉物體測試:
測量軸的徑向測試,如彎振。
結構在旋轉時散斑效應呈周期性變化,散斑噪聲限制了測量分辨率。

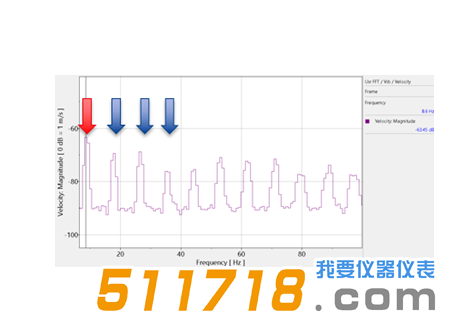

周期性散斑圖樣諧波n* frot

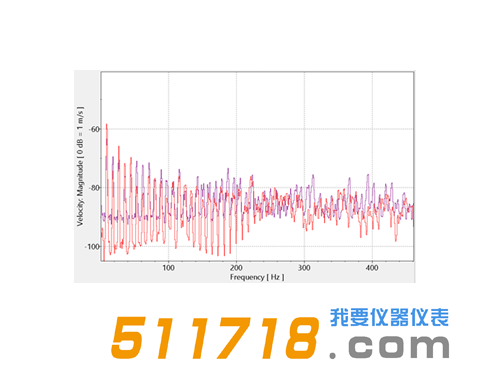

QTec? 能顯著降低噪聲:
本底噪聲減小10dB
高頻段減小可達20dB
02 在頸部測量心跳:
該測試具有挑戰性:病人的皮膚會隨著每一次心跳發生移動,而且是橫向的,動脈內的壓力波動會產生散斑;病人本身總會發生輕微的位置移動。

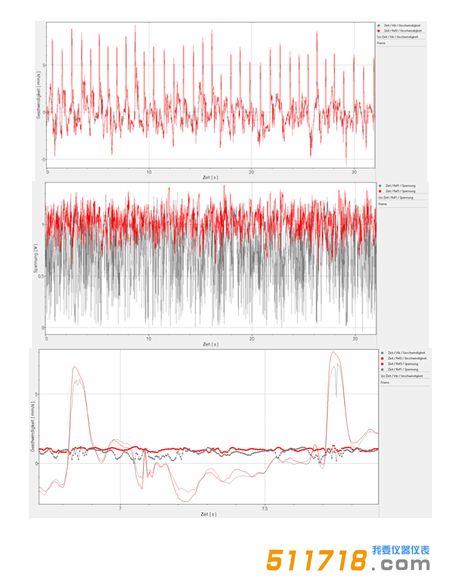

?多探測通道測量結果 (QTec)
?單探測通道測量結果
根據測試結果我們可以看到,單個探測通道的信號電平下降顯然與信號失真有關,其值幾乎下降到0;而QTec的信號電平不受信號失真影響,其信號電平明顯更高!
QTec的頻譜曲線可以很好地用來揭示病理特征信息。單個探測通道系統或許也可以測量,但是QTec能提取全部細節信息!
德國Polytec Vibroflex QTec?超低噪聲光學頭典型應用:
工程表面
橫向移動或旋轉部
遠距離結構
生物樣本
