數字功率計的使用教程

數字功率計的操作步驟：

1.先將電源線插頭插入 220V/50HZ 的帶電插座;

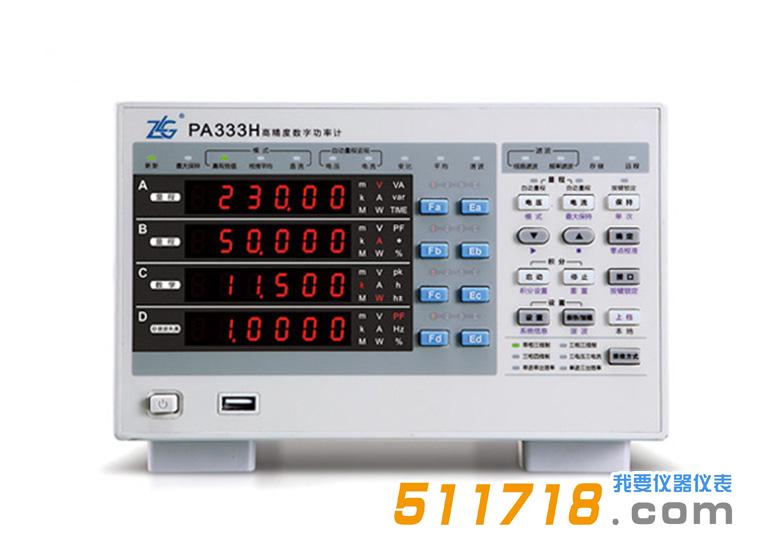

2. 首先打開數字功率計前面板右下角的電源開關,可以看三個參個數字顯示窗口,*一排從左到右,窗口A 顯示電壓 V; 窗口B 顯示電流A; 第*排的窗口C 根據需要按“功能轉換鍵”可以選擇顯示功率因數 PF 或頻率 Hz;

3. 設置有效電流上下限值:在操作區內按設定鍵，當窗口A 顯示“AMP”表示設定電流的上下限值,其中超上限指示燈亮時表示設定電流的上限值，超下限指示燈亮時表示設定電流下限值.窗口 C 顯示要設定的電流上下限值；電流上下限值設定范圍為:0.000A~9999A;

4. 置有效功率上下限值:在操作區內按設定鍵，當窗口 A 顯示“POW”和表示設定功舉的上下限值,其中超上限指示燈亮時表示設定功率的上限值;超下限指示燈亮時表示設定功率下限值,窗口C 顯示要設定的切率上下限值; 功率上下限值設定范圍為:0.0000W-~99999W;

5.相關鍵:設定鍵表示光標處數值循環加一、“>”表示光標循環右移、“.” 表示小數點箱環右移;

6. 在儀器后而有四個接線柱,分別是輸入和輸出電源的接線柱,將輸入電源接在輸入的接線柱上,將輸出電源接在輸出的接線柱上;

7. 測試:將被測工件的電源與功率計的輸出電源連接,并啟動被測工件,在三個窗口分別讀出該工件的相應參數;

8.要求在下班和長時間離開時關掉本儀器的電影，并經常保養清潔。
